3D inmeten

Zekerheid als basis voor elk project

In de bouw, infrastructuur en industrie draait alles om precisie. Oude bouwtekeningen blijken in de praktijk vaak gedateerd of onnauwkeurig, en handmatig meten laat ruimte voor menselijke fouten. Het risico? Faalkosten die oplopen, onderdelen die niet passen tijdens de montage of conflicten in het ontwerp die pas op de bouwplaats aan het licht komen. Je wilt gewoon weten waar je aan toe bent, nog voordat de eerste schep de grond in gaat of de eerste leiding wordt gelegd.

Daarom kiezen wij voor 3d inmeten. Het is de enige manier om de werkelijke situatie – de 'as-built' status – volledig en objectief vast te leggen. Bij Leap3D geloven we dat meten meer is dan data verzamelen; het gaat om het creëren van inzicht. Of het nu gaat om een complex industrieel terrein, een monumentaal pand of een waterbouwkundig kunstwerk: wij zorgen dat de digitale wereld naadloos aansluit op de werkelijkheid. Geen aannames, maar harde feiten.

Wat betekent 3d inmeten precies?

De term 3d inmeten omvat het proces waarbij de geometrie en positie van objecten en omgevingen digitaal worden vastgelegd in drie dimensies (X, Y en Z). In tegenstelling tot traditioneel landmeten, waarbij vaak slechts enkele punten worden gemeten, scant 3D-technologie miljoenen meetpunten per seconde. Dit resulteert in een digitale kopie van de werkelijkheid.

Bij Leap3D benaderen we dit proces vanuit drie perspectieven: land, lucht en water. Waar een traditionele landmeter stopt bij de waterkant of de dakrand, gaan wij verder. We combineren stationaire laserscanners voor millimeterprecisie met drones voor overzichten vanuit de lucht en multibeam-echoloden voor de bodem van waterwegen. Het doel is altijd hetzelfde: een volledige dataset leveren waarop jij kunt bouwen, ontwerpen en beheren.

De techniek: Hoe wij nauwkeurigheid garanderen

Om 3d inmeten succesvol toe te passen, zetten we verschillende geavanceerde technieken in, afhankelijk van de vraagstelling van jouw project. Wij kijken nuchter naar de opgave: welk detailniveau is nodig en wat is de meest efficiënte methode?

Laserscanning (Terrestrial)

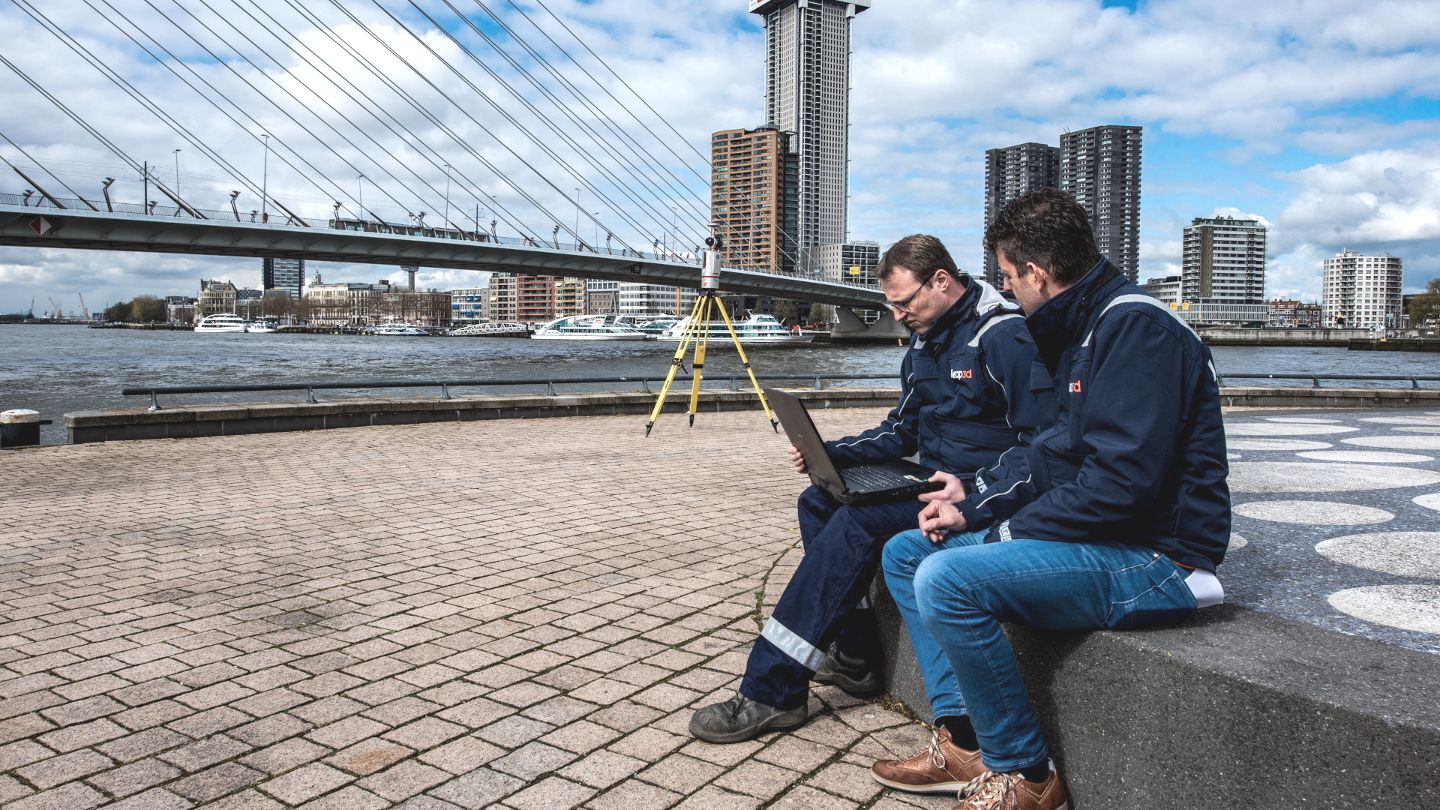

Voor de hoogste nauwkeurigheid gebruiken we statische laserscanners. Deze apparaten sturen een laserstraal uit die weerkaatst op het object. Door de tijd te meten die het licht nodig heeft om terug te keren, berekent de scanner de exacte afstand. Dit gebeurt honderdduizenden keren per seconde, 360 graden in het rond. Het resultaat is een 'bevroren' beeld van de werkelijkheid met een afwijking van slechts enkele millimeters.

Mobile Mapping & Drones
Snelheid is soms net zo belangrijk als detail. Met mobiele scanners (die we lopend of rijdend inzetten) kunnen we in korte tijd enorme oppervlaktes 3d inmeten. Voor daken, gevelinspecties op hoogte of terreininventarisaties zetten we drones in. Waar ladders of hoogwerkers risicovol of kostbaar zijn, vliegt de drone er in enkele minuten overheen. Leap3D integreert deze data: de scan van binnen wordt naadloos gekoppeld aan de drone-data van buiten.

Multibeam Peilingen
Een unieke kracht van Leap3D is dat we ook onder water kijken. Met multibeam-sonar brengen we de waterbodem in kaart. Voor beheerders van sluizen, bruggen of havens is dit essentieel. Je krijgt hiermee één doorlopend 3D-model van de kademuur boven water (laser) tot de fundering onder water (sonar).

De resultaten: Van puntenwolk tot BIM-model

Data is waardeloos als je er niets mee kunt. Daarom stopt onze dienstverlening niet bij het scannen. Wij hebben een eigen team van modelleurs die de ruwe data vertalen naar bruikbare informatie.

De 3D Puntenwolk (Point Cloud)
De basis van elke 3d inmeten sessie is de puntenwolk. Dit is een verzameling van miljoenen meetpunten die samen de vorm van het object visualiseren. Voor veel klanten is dit al een krachtig instrument: je kunt in de puntenwolk meten, kijken en 'clash detections' uitvoeren (controleren of een nieuw ontwerp past in de bestaande situatie).

3D BIM-modellen
Vaak is een puntenwolk te zwaar of te complex voor direct gebruik in ontwerpprocessen. Onze modelleurs zetten de puntenwolk dan om naar een intelligent 3D BIM-model (Bouw Informatie Model). Hierin worden muren, leidingen, ramen en balken gedefinieerd als objecten met eigenschappen. Dit model is compatible met software zoals Revit of ArchiCAD en vormt de perfecte onderlegger voor renovatieplannen of beheer.

Orthofoto’s en 2D-tekeningen
Hoewel we in 3D denken, is een plattegrond soms gewoon nodig. Uit de 3D-scan genereren we haarscherpe orthofoto's (maatvaste foto's zonder perspectivische vertekening) en traditionele 2D CAD-tekeningen van gevels, doorsneden en plattegronden.

Toepassingen in de praktijk: Waar wij het verschil maken

Onze benadering van 3d inmeten wordt breed ingezet. We zien dagelijks hoe diverse sectoren profiteren van deze technologie.

Bouw en Renovatie
Bij transformatieprojecten klopt de originele documentatie zelden. Door het gebouw vooraf volledig in te meten, voorkom je verrassingen tijdens de bouw.

Industrie en Petrochemie
In fabrieken is 'downtime' kostbaar. Wij scannen complexe installaties en leidingbruggen vaak terwijl de productie draait. Engineers kunnen vervolgens in het 3D-model nieuwe leidingen ontwerpen die gegarandeerd nergens tegenaan botsen (clash detection). Dit maakt het 'first-time-right' principe haalbaar.

Infra en Rijkswaterstaat
Een mooi voorbeeld van onze expertise is het project bij de Prins Bernhardsluizen. In opdracht van Rijkswaterstaat brachten we het complete sluizencomplex in kaart. Hierbij combineerden we drones voor de overzichten, laserscanners voor de details van de civiele constructies en mobiele mapping voor de omgeving. Het resultaat was één betrouwbare dataset voor inspectie en beheer. Dit toont aan hoe wij complexe infrastructuur transparant en beheersbaar maken.

Erfgoed en Monumenten
Historische gebouwen kennen geen rechte hoeken. Met laserscanning leggen we elke verzakking, scheur en ornament vast. Dit is cruciaal voor restauratiearchitecten die de ziel van het pand willen behouden zonder te gokken op afmetingen.

Veelgestelde vragen over 3D inmeten en scannen

Omdat wij transparantie belangrijk vinden, geven we graag direct antwoord op de vragen die we vaak horen. Hieronder vind je heldere antwoorden op alles wat je moet weten over 3d inmeten.

Wat is een 3D puntenwolk?

Een 3D puntenwolk (of point cloud) is de directe output van een laserscanner. Het bestaat uit miljoenen individuele meetpunten die elk een exacte X, Y en Z-coördinaat hebben, vaak aangevuld met een kleurwaarde (RGB) uit de interne camera van de scanner. Samen vormen deze punten een uiterst gedetailleerde, digitale 'wolk' die het gescande object representeert. Je kunt door deze wolk heen vliegen op je computer en maten opnemen alsof je op locatie bent.

Waarvoor gebruik ik een 3D BIM-model?

Een puntenwolk is 'domme' data (punten), een BIM-model is 'slimme' geometrie. Je gebruikt een 3D BIM-model wanneer je bestaande gebouwen wilt renoveren, beheren of uitbreiden in moderne ontwerpsoftware (zoals Revit). In het model zijn wanden, vloeren en installaties als aparte objecten gedefinieerd. Dit is onmisbaar voor een efficiënt samenwerkingsproces (BIM) tussen architecten, aannemers en installateurs, en voorkomt faalkosten door ontwerpfouten.

Kan ik een orthofoto laten maken?

Ja, Leap3D levert orthofoto's. Dit zijn luchtfoto's (gemaakt met drones) of gevel aanzichten (uit laserscans) die geometrisch gecorrigeerd zijn. Hierdoor zijn ze overal even schaalvast. Je kunt er dus in meten, net als in een kaart. Dit is ideaal voor dakinspecties, terreininrichting of het intekenen van gevelrenovaties.

Hoe krijg ik snelle en nauwkeurige meetdata?

De snelste weg naar nauwkeurige data is de inzet van onze geavanceerde scanoplossingen gecombineerd met ervaren modelleurs. Doordat wij beschikken over professionele scanners (die tot 2 miljoen punten per seconde meten) en een gestroomlijnd verwerkingsproces, heb je vaak binnen enkele dagen toegang tot de ruwe data. Onze modelleurs kunnen dit vervolgens parallel uitwerken tot tekeningen of modellen. Snelheid mag echter nooit ten koste gaan van betrouwbaarheid; daarom controleren wij altijd de registratie (het aan elkaar rekenen van scans) voordat we leveren.

Wat betekent 3D inmeten?

Het digitaal vastleggen van de geometrie en positie van objecten in drie dimensies. Waar een rolmaat stopt bij lengte en breedte, voegt 3d inmeten de hoogte en de exacte positie in de ruimte toe. Het resultaat is een digitale dataset die 1-op-1 overeenkomt met de werkelijkheid.

Wanneer is laserscanning het beste?

Laserscanning is de beste keuze voor complexe projecten die extreme nauwkeurigheid, detail en snelheid vereisen. Denk aan grillige vormen (monumenten), complexe installaties (industrie), situaties waar veiligheid een rol speelt (wegen/spoor) of projecten waar je absoluut geen maten mag missen. Als je zeker wilt weten dat het past, is laserscanning de superieure methode.

Ik zoek een specialist voor 3D inmeten.

Dan ben je bij Leap3D aan het juiste adres. Wij zijn dé specialist met alles-in-één scanoplossingen voor land, lucht en water. Ons onderscheidend vermogen ligt niet alleen in onze apparatuur, maar vooral in onze mensen: wij snappen wat jij met de data wilt doen. Of je nu aannemer, architect of beheerder bent, wij spreken jouw taal en leveren data die direct bruikbaar is.

Waar kan ik een laserscanner huren?

Heb je zelf kennis in huis en wil je zelf scannen? Ja, Leap3D biedt verhuur van laserscanners aan. Wij verhuren professionele systemen (zoals Riegl, NavVis en FARO) die wij zelf ook gebruiken. We zorgen dat je niet met lege handen staat: je krijgt instructie en support, zodat je zeker weet dat je met goede data terugkomt op kantoor.

Kan ik mijn gebouw digitaal laten inmeten?

Zeker. Leap3D is gespecialiseerd in het digitaal inmeten van gebouwen met laserscanning. Of het nu gaat om een enkele woning, een groot kantoorpand of een historisch station: wij scannen zowel het exterieur als het interieur en leveren dit aan als puntenwolk of 3D-model. Dit vormt de perfecte start voor elke verbouwing of beheerstaak.

Waarom kiezen voor Leap3D?

Er zijn meerdere partijen die een scanner kunnen bedienen, maar bij Leap3D gaan we verder. Wij zijn niet slechts 'data-leveranciers'; wij zijn partners in jouw project. Onze kracht ligt in de combinatie van disciplines.

• Alles-in-één: Wij hoeven geen nee te verkopen. Moet het dak geïnspecteerd worden? Drone. De kelder? Scanner. De kademuur onder water? Multibeam. Wij hebben alles in eigen huis.
• Eigen modelleurs: Wij sturen geen ruwe data door waar je niets mee kunt (tenzij je dat wilt). Onze eigen modelleurs hebben expertise in het modelleren op basis van puntenwolken. Zij weten hoe een raamkozijn bouwkundig in elkaar zit en modelleren dat correct, in plaats van simpelweg de pixels over te trekken.
• Transparant en Nuchter: Wij beloven geen gouden bergen, maar leveren wat we afspreken. We zijn eerlijk over de haalbare nauwkeurigheid en adviseren je praktisch over het detailniveau (LOD) dat je écht nodig hebt.

Wij snappen dat innovatie soms spannend is. Daarom maken wij het praktisch. Geen ingewikkeld jargon, maar heldere oplossingen waar jij morgen mee verder kunt. Onze passie voor techniek vertaalt zich in toewijding voor jouw project. Of je nu een puntenwolk nodig hebt voor een snelle check, of een volledig BIM-model voor een jarenlange transformatie: wij staan klaar met de juiste mensen en de beste apparatuur.

Klaar voor de volgende stap?

Wil je stoppen met gissen en beginnen met weten? Neem contact met ons op om jouw project te bespreken. Of je nu direct een offerte wilt, advies nodig hebt over de aanpak, of een laserscanner wilt huren: wij helpen je graag verder. Samen zorgen we voor een solide basis, zodat jij succesvol kunt bouwen, renoveren of beheren.
