3D inmeten van kerken

Het fundament van elk kerkelijk project

Stel je voor: je staat in het schip van een eeuwenoude kerk. Het licht valt door de glas-in-loodramen en verlicht de complexe gewelven, de organische vormen van de pilaren en de eeuwen aan geschiedenis die in de stenen zijn vastgelegd. Als architect, beheerder of aannemer zie je echter niet alleen de schoonheid. Je ziet ook de uitdaging. Hoe ga je deze onregelmatige, monumentale vormen ooit nauwkeurig op papier krijgen voor de aanstaande restauratie of herbestemming? Met een rolmaat en een lasermeter kom je er hier niet. De vormen zijn te complex, de hoogtes te groot en de details te fijn. Dit is waar professioneel 3d inmeten kerk het verschil maakt tussen een project vol onzekerheden en een gestroomlijnd proces.

Bij Leap3D begrijpen we dat een kerk meer is dan een stapel stenen; het is erfgoed dat met respect en uiterste precisie behandeld moet worden. Wij zijn nuchter in onze aanpak: meten is weten. Maar we zijn ook gepassioneerd over de techniek die ons in staat stelt om elk scheurtje, elke verzakking en elk ornament tot op de millimeter vast te leggen. In deze tekst nemen we je mee in de wereld van 3D-scanning voor religieus erfgoed. We beantwoorden de vragen die online leven en laten zien hoe wij, met onze transparante en intelligente werkwijze, de basis leggen voor jouw succes.

Wat is 3D inmeten voor kerken precies?

In de kern is 3D inmeten het digitaliseren van de fysieke werkelijkheid. Waar je vroeger dagen bezig was met handmatige metingen – die achteraf vaak net niet bleken te kloppen – gebruiken we nu geavanceerde laserscanners. Een laserscanner zendt miljoenen laserpulsen per seconde uit. Deze pulsen weerkaatsen op de muren, het plafond, het altaar en de constructiebalken. Het apparaat meet de tijd die het licht nodig heeft om terug te keren en berekent zo de exacte positie van elk punt in de ruimte.

Het resultaat van deze actie is een zogenaamde 'puntenwolk' (point cloud): een digitale wolk van miljarden meetpunten die samen een exacte 3D-kopie van de kerk vormen. Voor een complexe omgeving als een kerkgebouw, met zijn nissen, torens en gewelven, is dit de enige manier om een foutloze vastlegging te garanderen. Het gaat hierbij niet om een mooie plaatje, maar om harde, meetbare data. Elk punt in de wolk heeft een X, Y en Z-coördinaat. Hierdoor kun je achteraf, vanachter je bureau, elke gewenste maat opmeten zonder dat je terug hoeft naar de locatie.

Wanneer is 3D inmeten bij kerkrestauratie of beheer nodig?

De noodzaak voor een 3D-inmeting dient zich vaak aan op kritieke momenten in de levenscyclus van een monument. Wij zien in de praktijk dat onze diensten vooral worden ingeschakeld in de volgende situaties:

• Voorbereiding van restauratie: Een architect heeft exacte tekeningen nodig om een restauratieplan te maken. Oude bouwtekeningen zijn vaak onvindbaar, verouderd of simpelweg onjuist. Een 3D-scan biedt de onbetwistbare nulmeting.
• Herbestemming en transformatie: Kerken krijgen steeds vaker een nieuwe functie, bijvoorbeeld als bibliotheek, woningcomplex of evenementenlocatie. Om nieuwe vloeren of installaties in te passen in een bestaand casco, is inzicht in de exacte maatvoering cruciaal om kostbaar faalkosten tijdens de bouw te voorkomen.
• Monumentenwacht en inspectie: Scheuren, verzakkingen of scheefstand moeten gemonitord worden. Door scans uit verschillende jaren over elkaar te leggen (deformatieanalyse), kunnen we exact zien of en hoeveel een muur is bewogen.
• Documentatie na calamiteiten: Helaas komt het voor: brand of stormschade. Een recente 3D-scan fungeert als digitaal archief. Mocht het noodlot toeslaan, dan is de data beschikbaar voor reconstructie.

Welke technieken zijn er voor het inmeten van een kerk?

Geen twee kerken zijn gelijk, en daarom geloven wij niet in één heilige techniek. Bij Leap3D combineren we methoden om tot het beste resultaat te komen. Voor een volledig beeld van een kerkgebouw zetten we vaak een combinatie in van terrestrial (grondgebonden) laserscanning en luchtmetingen.

Laserscanning (Terrestrial&Mobiel)

Voor het interieur en de gevels op straatniveau gebruiken we statische laserscanners. We plaatsen de scanner op tientallen, soms honderden posities in en rondom de kerk. De apparatuur die we gebruiken behoort tot de top van de markt. Waarom? Omdat in donkere kerken of bij zwarte natuursteen goedkopere scanners vaak data missen of ruis produceren. Onze scanners leveren ook in deze uitdagende lichtomstandigheden haarscherpe data. Dit is essentieel voor het modelleren van verfijnd houtsnijwerk of natuurstenen ornamenten.

Drone metingen (Photogrammetry & LiDAR)

Een kerk stopt niet bij de dakgoot. Daken, torenspitsen en luchtbogen zijn vanaf de grond vaak onzichtbaar voor de scanner. Hier zetten wij onze drones in. Is drone meten mogelijk bij kerken? Absoluut, en het is vaak zelfs onmisbaar. Met een drone vliegen we over en rondom de hoogste delen van het gebouw. We maken duizenden hoge-resolutie foto's of gebruiken een lucht-laserscanner. Deze data combineren we naadloos met de scans vanaf de grond. Zo ontstaat er één compleet model, van de fundering tot aan de haan op de toren, zonder dat er dure steigers of hoogwerkers aan te pas hoeven te komen.

Is een drone inspectie altijd mogelijk en veilig?

We krijgen vaak de vraag: mag je zomaar vliegen bij een kerk in het stadscentrum? Hier komt onze professionaliteit om de hoek kijken. Nee, je mag niet zomaar vliegen. Kerken staan vaak in dichtbevolkt gebied. Veel hobbyisten of algemene fotografen mogen hier wettelijk niet vliegen vanwege de veiligheidsrisico's. Leap3D opereert echter onder strikte vergunningen en regelgeving (voorheen ROC, nu Europese EASA Specific categorie). Wij regelen de ontheffingen en zorgen dat de vlucht veilig en legaal wordt uitgevoerd. Dit ontzorgt jou als opdrachtgever volledig. We vliegen niet alleen voor de plaatjes, maar voor de meetdata. Onze piloten zijn getraind om in complexe omgevingen te opereren zonder de rust of veiligheid te verstoren.

Van scan naar inzicht: Wat zijn de resultaten?

Een scan sessie levert terabytes aan data op. Maar wat kun jij daar als klant mee? Wij leveren de data in een vorm die past bij jouw proces. Dat is onze kracht: wij hebben eigen modelleurs in huis die de vertaalslag maken van ruwe data naar bruikbare informatie.

BIM-model van een kerk: Wat betekent dat voor jou?

De term BIM (Building Information Modeling) klinkt soms als een modewoord, maar voor kerken is het een revolutie. Een BIM-model is meer dan een 3D-tekening; het is een database. In een BIM-model van een kerk 'weet' een muur dat hij van baksteen is en uit het jaar 1850 stamt. Je kunt aan elk element informatie koppelen, zoals de staat van onderhoud of instructies voor de aannemer. Waar veel partijen stoppen bij de puntenwolk, gaan onze modelleurs verder. Het modelleren van een kerk in BIM is een specialisme op zich. Rechte muren zijn zeldzaam; alles is scheef, verzakt of getoogd. Onze modelleurs weten precies hoe ze deze 'imperfecties' van de werkelijkheid moeten vertalen naar een werkbaar model, zonder de realiteit geweld aan te doen.

Hoe nauwkeurig is een 3D scan van een monument?

Bij monumenten luistert het nauw. Een afwijking van enkele centimeters kan bij de plaatsing van staalconstructies of prefab elementen desastreus zijn. De scanners die wij gebruiken hebben een meetnauwkeurigheid van enkele millimeters. Echter, nauwkeurigheid is een samenspel van apparatuur en vakmanschap. Een scanner is nauwkeurig, maar als de 'registratie' (het aan elkaar koppelen van de losse scans) niet goed gebeurt, ontstaan er fouten. Wij werken met strenge kwaliteitscontroles en valideren onze data. Voor monumentale panden volgen we vaak de richtlijnen die gangbaar zijn in de restauratiewereld (zoals URL-richtlijnen voor bouwhistorisch onderzoek), waarbij we garanderen dat wat je op het scherm ziet, ook daadwerkelijk de situatie buiten is.

Wat kost 3D inmeten van een kerk?

Wij zijn transparant: er is geen vaste prijs voor 'een kerk'. De kosten variëren en zijn afhankelijk van jouw specifieke vraag. Factoren die de prijs bepalen zijn:

• De omvang: Gaat het om een kleine kapel of een kathedraal met bijgebouwen?
• De complexiteit: Is de ruimte leeg, of staat deze vol met banken, altaren en beelden die 'schaduw' werpen voor de scanner (wat meer scanposities vereist)?
• Het gewenste eindproduct: Wil je alleen de ruwe puntenwolk (goedkoper) of een volledig uitgewerkt BIM-model met een hoog detailniveau (arbeidsintensiever)?
• Locatie en bereikbaarheid: Moeten we speciale maatregelen treffen voor veiligheid of toegang?

Om je toch een beeld te geven: een basis inmeting met laserscanning is vaak goedkoper dan men denkt, omdat het proces op locatie razendsnel gaat vergeleken met handmatig meten. De investering verdient zich vaak dubbel en dwars terug doordat je faalkosten tijdens de bouw voorkomt. Wil je een exacte prijs? Neem contact met ons op. Op basis van enkele foto's en het adres kunnen we vaak al snel een realistische inschatting maken.

Veelgestelde vragen over kerken inmeten

Wie biedt 3D inmeetdiensten voor kerken?
Er zijn diverse meetbedrijven en landmeters. Het onderscheid zit hem in de specialisatie. Een landmeter meet vaak punten in het veld. Leap3D is gespecialiseerd in 'high definition' scanning en 3D-modellering van complexe gebouwen. Wij combineren de data-inwinning (buiten) met de verwerking (binnen) door eigen specialisten. Dit zorgt voor korte lijnen en hogere kwaliteit.

Wat zijn de eisen voor 3D inmeten van monumentale panden?
Bij monumenten is non-invasiviteit de belangrijkste eis. Je mag het gebouw niet beschadigen. Onze methodes zijn contactloos (laser en foto). Daarnaast eisen erfgoedinstellingen vaak een hoge resolutie en kleurenscans om de conditie van materialen te kunnen beoordelen. Wij leveren data die voldoet aan deze hoge standaarden.

Restauratie kerk: hoe meet je in tijdens het proces?
Inmeten doe je niet alleen vooraf. Tijdens de restauratie kunnen we tussentijds scannen om te controleren of nieuwe constructies passen, of om onverwacht vrijgekomen constructies vast te leggen voor het archief. Dit noemen we 'as-built' documentatie.

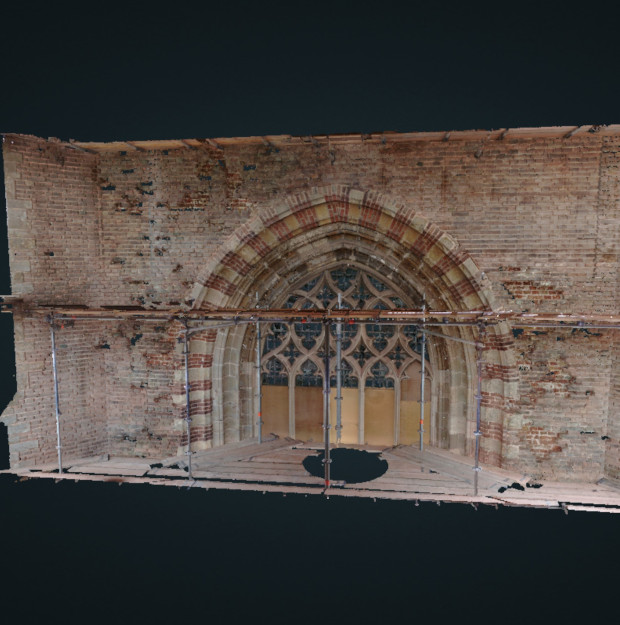

Wat is een 3D puntenwolk?
Een 3D puntenwolk is de directe output van de scanner: een enorme verzameling meetpunten (x, y, z en kleurwaarde). Het ziet eruit als een 'spookachtige' versie van het gebouw. Voor de leek soms lastig te lezen, maar voor onze modelleurs en veel architecten de heilige graal van data.

Waarom kiezen voor Leap3D?

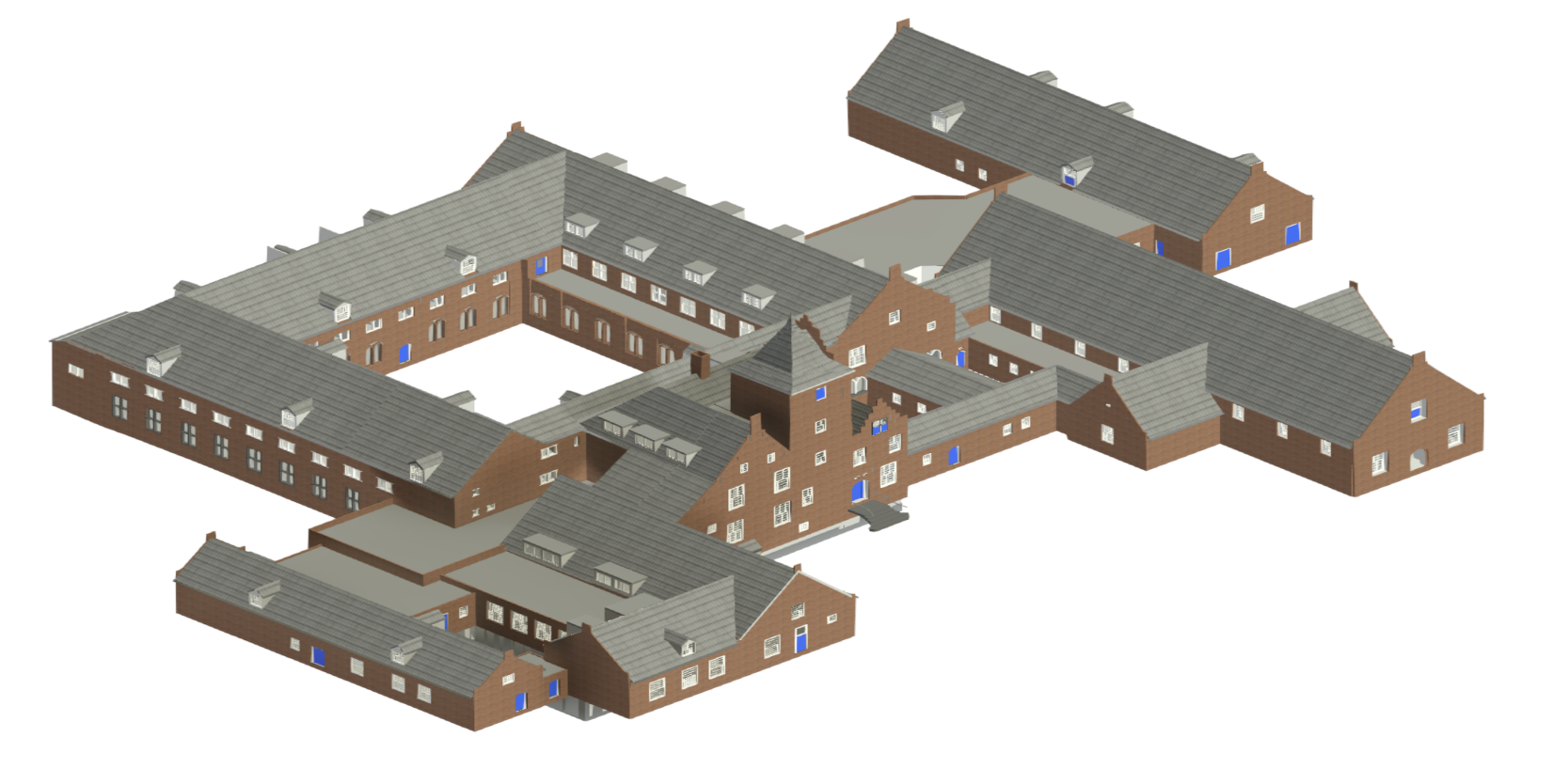

Wij begrijpen dat je zoekt naar zekerheid. Je wilt niet gokken met erfgoed. Wat ons onderscheidt in de markt is onze veelzijdigheid en onze data-gedreven aanpak. Waar anderen stoppen bij de voordeur, vliegen wij over het dak. Waar anderen een USB-stick met data afleveren, denken onze modelleurs mee over de structuur van je BIM-model. Wij hebben ervaring met complexe projecten zoals het Catharinadal in Oosterhout en diverse andere monumentale objecten. Onze aanpak is alles-in-één: land, lucht en water (indien nodig). Dit betekent één aanspreekpunt, één kwaliteitsstandaard en één geïntegreerde dataset.

We werken met de nieuwste apparatuur, maar onze kracht zit in onze mensen. Nuchtere professionals die snappen dat jij een deadline hebt, maar ook vakidioten die pas tevreden zijn als de puntenwolk perfect aansluit. Dat geeft ons die betrouwbare basis waar onze klanten op bouwen

.

Klaar om jouw project op de kaart te zetten?

Sta je aan de vooravond van een restauratie, herbestemming of heb je simpelweg betrouwbare tekeningen nodig van een kerkgebouw? Blijf niet gissen naar de maten. Nodig ons uit voor een gesprek. We kijken graag met je mee naar de mogelijkheden voor 3d inmeten kerk en hoe we jouw project van een vliegende start kunnen voorzien. Transparant, kundig en met passie voor het monument.

Neem vandaag nog contact op voor een vrijblijvend advies of een offerte op maat.
