Miljoenen meetpunten vormen een exacte digitale kopie van de omgeving
Met onze combinatie van laserscanning en drones brengen we gebieden én objecten razendsnel in beeld. Denk aan fabrieken, bruggen, installaties of complete terreinen. Miljoenen meetpunten vormen samen een gedetailleerde puntenwolk: een digitale kopie van de werkelijkheid, tot op de millimeter nauwkeurig. Ideaal als stevige basis voor CAD-tekeningen of BIM-modellen. Zo weet jij precies waar je aan toe bent - vóór je begint.
Puntenwolken zijn van toegevoegde waarde in diverse processen. Hieronder een greep uit de situaties die we vaak tegenkomen. Heb je een vraag die hier niet tussen staat? Grote kans dat we je toch kunnen helpen! Neem contact op om te zien wat we voor je kunnen betekenen.
Digitale modellering
Een puntenwolk legt de werkelijkheid vast in miljoenen meetpunten. Deze digitale basis gebruiken we om nauwkeurige CAD-tekeningen en BIM-modellen te maken van de bestaande situatie. Zo krijg jij grip op elk detail vóór je gaat ontwerpen, bouwen of beheren.
Inspectie
Met 3D-laserscanning leggen we gebouwen, gevels, tunnels en sluizen haarscherp vast. De meetdata vormt de basis voor inspecties waarmee we afwijkingen, slijtage en schade snel en nauwkeurig in beeld brengen — klaar voor analyse en rapportage.
Deformatie
Laserscanning legt objecten vast tot op de millimeter. Door metingen in de tijd te vergelijken, maken we vervorming of verplaatsing zichtbaar. Zo monitor je deformatie van gevels, bruggen of kades met harde, betrouwbare data — helder inzicht in wat écht verandert.
Terreinmodellen
Laserscanning levert nauwkeurige data waarmee we terreinmodellen en -tekeningen maken. Die gebruik je voor ontwerp, herinrichting of planning. Zo werk je met een actueel en betrouwbaar beeld van het terrein — van start tot oplevering.
Wil je een start maken met laserscanning? In ons stappenplan geven we aan waaraan je moet denken om laserscanning succesvol toe te passen in jouw project. Zo weet je meteen hoe 3D laserscanning jou de inzichten geeft die je nodig hebt.
In opdracht van Gemeente Amsterdam

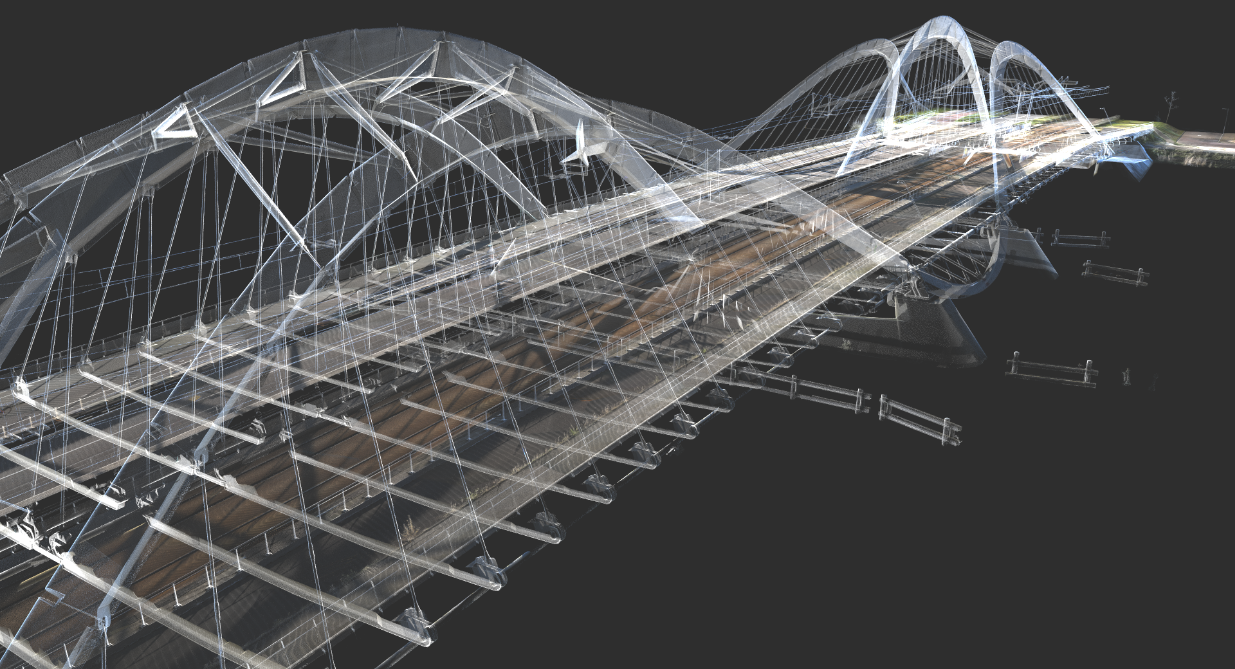

Door het 3D inmeten van 450 van de 850 bruggen in Amsterdam, hebben we gezorgd voor een visuele weergave tijdens inspecties, waardoor inspectietekeningen overbodig zijn geworden
In opdracht van combinatie ZEEKR
Voor de renovatie van het Krammersluizencomplex brengen wij de bestaande situatie volledig en betrouwbaar in beeld met 3D-scanning. Een puntenwolk als solide basis voor 3D modellering en uitvoering door combinatie ZEEKR.
In opdracht van Witteveen + Bos
Voor de renovatie van het Houtribsluizencomplex maakten we een 3D-scan en Revit-model van het terrein. Dit vormt de basis voor het ontwerp van een nieuw, toekomstbestendig zichtsysteem.
In de bouw, industrie en civiele techniek is ‘ongeveer’ geen optie. Projecten worden complexer, de marges staan onder druk en de deadlines zijn strakker dan ooit. Uit diverse onderzoeken blijkt dat faalkosten in de bouwsector nog altijd kunnen oplopen tot wel 10% van de totale aannemsom. Een aanzienlijk deel van deze kosten ontstaat door miscommunicatie en, misschien wel belangrijker, door te werken met verouderde of inaccurate informatie over de bestaande situatie. Je wilt geen verrassingen tijdens de uitvoering; je wilt een fundament waar je letterlijk op kunt bouwen.
Dat fundament begint bij data. En niet zomaar data, maar een digitale kopie van de werkelijkheid die tot op de millimeter nauwkeurig is. Hier komen 3d-puntenwolken in beeld. Bij Leap3D geloven we dat meten meer is dan alleen kostbare apparatuur op een statief zetten; het is het elimineren van risico's en het leggen van de basis voor jouw succes. Of je nu een aannemer bent die een complexe renovatie voorbereidt, of een overheidsinstelling die de staat van een kunstwerk wil monitoren: wij leveren de waarheid in digitale vorm
Dat fundament begint bij data. En niet zomaar data, maar een digitale kopie van de werkelijkheid die tot op de millimeter nauwkeurig is. Hier komen 3d-puntenwolken in beeld. Bij Leap3D geloven we dat meten meer is dan alleen kostbare apparatuur op een statief zetten; het is het elimineren van risico's en het leggen van de basis voor jouw succes. Of je nu een aannemer bent die een complexe renovatie voorbereidt, of een overheidsinstelling die de staat van een kunstwerk wil monitoren: wij leveren de waarheid in digitale vorm.
Om de waarde van onze diensten te begrijpen, duiken we eerst de diepte in. Wat is een 3D-puntenwolk (of point cloud) nu eigenlijk? In essentie is het een enorme database van meetpunten in een driedimensionaal coördinatenstelsel. Elk punt in deze wolk heeft een specifieke X-, Y- en Z-waarde die de exacte positie in de ruimte weergeeft ten opzichte van een nulpunt. Samen vormen deze miljoenen – en bij grote projecten vaak miljarden – punten een digitale weergave van een object, gebouw of terrein.
Zie het als een pointillistisch schilderij, maar dan in 3D: van heel dichtbij zie je losse, onsamenhangende stippen. Maar zodra je uitzoomt, vormen deze punten een haarscherp, coherent beeld van de werkelijkheid. Een hoogwaardige puntenwolk bevat echter meer dan alleen geometrische informatie. Moderne scanners registreren per punt ook de reflectie-intensiteit (hoeveelheid terugkaatsend laserlicht) en vaak de kleurwaarden (RGB) via ingebouwde HDR-camera’s. De intensiteitswaarde vertelt ons iets over het materiaal: een stalen buis reflecteert anders dan een bakstenen muur of een nat wegdek. Dit maakt 3d-puntenwolken niet alleen geometrisch accuraat, maar ook visueel realistisch en daarmee direct bruikbaar voor visuele inspecties op afstand.
Een puntenwolk ontstaat niet zomaar; het is het resultaat van geavanceerde scanmethoden die licht, radiofrequenties of geluid omzetten in data. Bij Leap3D kijken we verder dan de standaard statiefscanner. Omdat projecten zich niet beperken tot een makkelijk bereikbare vloer, genereren wij data vanuit drie perspectieven: land, lucht en water. De techniek erachter is fascinerend en essentieel voor de nauwkeurigheid.
Voor gebouwen en installaties gebruiken we voornamelijk terrestrische laserscanners (LiDAR). Deze apparaten sturen met enorme snelheid laserstralen uit – tot wel twee miljoen punten per seconde. Wanneer zo'n straal een object raakt, kaatst deze terug naar de scanner. Afhankelijk van de techniek (Time-of-Flight of Phase Shift) berekent de scanner op basis van de lichtsnelheid of faseverschuiving exact de afstand tot het object. Omdat de scanner tegelijkertijd zijn eigen rotatiehoek meet, kan hij elk punt nauwkeurig in de ruimte plaatsen. Dit levert extreem nauwkeurige data op, ideaal voor complexe renovaties of industriële 'as-built' situaties waarbij elke millimeter telt.
Soms is de grond niet de beste plek om te meten. Voor daken, grote terreinen, grondverzetprojecten of onveilige locaties zetten we drones in. Hier gebruiken we twee technieken. Bij fotogrammetrie maken we honderden overlappende foto's die door slimme software worden omgezet in een 3D-model. Voor situaties met veel vegetatie gebruiken we Airborne LiDAR, waarbij de laser door het bladerdek heen kan 'kijken' om het maaiveld te meten. Zo creëren we een puntenwolk van plekken waar je normaal niet bij komt, zonder in te boeten op veiligheid.
Wat onder de waterlijn ligt, is voor veel partijen een blinde vlek. Voor ons niet. Met multibeam sonar scannen we de waterbodem, kademuren, sluisdeuren en objecten onder water. Waar licht stopt, gaat geluid verder. De sonar stuurt geluidsgolven uit in een waaier (multi-beam) en meet de tijd tot de echo terugkeert. Ook deze data wordt omgezet in een puntenwolk. Het unieke van Leap3D is dat we deze 'onderwaterwolk' naadloos combineren met de scans boven water. Zo krijg je één compleet beeld van bijvoorbeeld een brugpijler: van de fundering in de bodem tot het wegdek in de lucht.
Het scannen zelf is slechts het begin. Een losse scan is als één puzzelstukje. Voor een compleet gebouw heb je honderden scans nodig. Het proces om deze scans aan elkaar te koppelen heet 'registratie'. Hier scheidt het kaf zich van het koren. Een onervaren partij kan scans op het oog aan elkaar plakken, wat leidt tot 'scheve' gebouwen en maatfouten die pas tijdens de bouw aan het licht komen.
Bij Leap3D werken we intelligent en gecontroleerd. We maken gebruik van targets die we inmeten met een GPS rover. Hierdoor kunnen we de scans verankeren aan het vaste coördinatenstelsel (zoals het Rijksdriehoekstelsel in Nederland). Door deze landmeetkundige grondslag garanderen we dat de 3d-puntenwolken niet alleen intern kloppen, maar ook exact op de juiste plek op de wereldkaart liggen. Dit is cruciaal voor GIS-toepassingen en voor het koppelen van de data aan kadastrale grenzen. Hoe krijg ik nauwkeurige 3D-data? Door te kiezen voor een partij die snapt dat scannen eigenlijk landmeten 2.0 is.
Een puntenwolk is fantastisch, maar voor sommige software is het 'zware' en 'domme' data. De punten weten immers niet dat ze samen een muur, een raamkozijn of een leiding vormen. Voor veel van onze klanten – aannemers, architecten en ingenieurs – is de wolk slechts de tussenstap. De echte waarde zit in de vertaling naar een intelligent model. Betrouwbare meetdata voor BIM/CAD/GIS is waar onze modelleurs dagelijks mee bezig zijn.
Onze eigen modelleurs zijn experts in het omzetten van ruwe scandata naar bruikbare informatie. Wij besteden dit niet uit naar lagelonenlanden, omdat we geloven dat interpretatie van de scan bouwkundig inzicht vereist. Wij leveren:
Het doel is altijd: data leveren die direct 'plug-and-play' is voor jouw software, zonder dat je zelf urenlang punten hoeft te verbinden of je computer vastloopt op gigabytes aan data.
De toepassingen van 3d-puntenwolken zijn eindeloos, maar in onze praktijk zien we de meeste waarde in complexe omgevingen waar de marge voor fouten nul is. Waarvoor gebruik je een puntenwolk concreet? Hier zijn enkele scenario's waarin wij het verschil maken.
Nederland staat vol met bestaand vastgoed dat een nieuwe functie krijgt. Bij het verbouwen van monumentale panden of oude fabrieken kloppen de oorspronkelijke tekeningen zelden of nooit. Muren zijn scheefgezakt, vloeren hellen af. Een 3D-scan brengt deze scheefstand en de werkelijke maatvoering genadeloos in beeld. Je ontwerpt je nieuwe installaties of constructies in de virtuele kopie van het pand. Hierdoor kun je vooraf een 'clash detection' uitvoeren: past de nieuwe luchtbehandelingskast wel tussen de bestaande spanten? Zo voorkom je dat de montageploeg op de bouwplaats stilvalt.
In de procesindustrie, zoals bij raffinaderijen of voedselproductie, is stilstand extreem kostbaar. Als je een leidingwerk moet vervangen of uitbreiden (retrofit), moet het nieuwe deel (spool) exact passen. Wij scannen de fabriek in bedrijf (zonder stop), modelleren de flenzen en leidingen, en zorgen dat de prefab onderdelen naadloos aansluiten. Snelste levering 3D-scan data is hier vaak een harde eis, en daar zijn wij op ingericht.
Denk aan tunnels, sluizen en bruggen. Voldoet een tunnel nog aan het profiel van vrije ruimte? Is de kademuur verzakt? Met 3D-inspectiemodellen vergelijken we de scan met het theoretische model (CAD) of met een eerdere scan (nulmeting). Afwijkingen worden direct zichtbaar gemaakt in duidelijke kleurcodes (heatmaps). Omdat wij ook onder water meten, kunnen wij Rijkswaterstaat of waterschappen een totaalbeeld geven van hun assets.
Voor erfgoedinstellingen is het digitaal archiveren van monumenten cruciaal. Mocht er ooit schade ontstaan door brand, aardbevingen of verval, dan is er een exacte digitale kopie beschikbaar voor restauratie. Dit gaat verder dan een foto; we leggen elke ornament en voeg vast.
Als innovatief bedrijf juichen wij het toe als klanten zelf met data aan de slag willen. Soms heb je de capaciteit in huis om zelf te meten, maar mis je simpelweg de juiste apparatauur. Waar kan ik een laserscanner huren? Gewoon bij ons. We snappen dat je niet voor elk project een investering van tienduizenden euro's wilt doen in hardware die snel veroudert.
Via Leap3D huur je laserscanners van merken als FARO, Navvix of Riegl. Maar we geven je niet zomaar een koffer mee. Omdat we betrouwbaar en professioneel zijn, krijg je er altijd een korte instructie bij of een uitgebreide training als dat nodig is. We willen namelijk dat jouw data slaagt. Is het project echter complex, is de omgeving gevaarlijk, of moeten land, lucht én water gecombineerd worden? Dan adviseren we eerlijk: besteed het uit. Onze specialisten doen dit dagelijks en hebben de routine om fouten te voorkomen die je als incidentele gebruiker over het hoofd ziet.
Er zijn meer partijen die een scanner kunnen bedienen. Waar vind ik 3D-laserscanning diensten die verder gaan dan alleen het leveren van een bestandje? Dat is waar Leap3D zich onderscheidt. Wij combineren een nuchtere mentaliteit met intelligente oplossingen. We beloven geen gouden bergen als de techniek beperkingen heeft (bijvoorbeeld bij extreme regen of reflecterende oppervlakken), daar zijn we transparant in. Maar we zijn ook vakidioten – in de meest positieve zin van het woord.
Onze passie zit in het oplossen van de puzzel. Hoe brengen we die complexe petrochemische plant in kaart zonder de productie te storen? Hoe scannen we een druk treinstation zonder dat reizigers er last van hebben? Door onze ervaring met complexe projecten weten we hoe we meetfouten elimineren en data leveren die juridisch en technisch staat als een huis. Daarnaast integreren wij als een van de weinigen in Nederland landmeten, laserscanning, drones en multibeam in één workflow. Alles onder één dak, één aanspreekpunt, één kwaliteitsstandaard.
Hoe krijg ik nauwkeurige 3D-data en wat bepaalt de precisie? Nauwkeurigheid is een optelsom van de juiste apparatuur, een goed meetplan (grondslag) en de juiste nabewerking. Een scanner heeft een intrinsieke afwijking (ruis), vaak enkele millimeters. Door scans goed te registreren op targets en te koppelen aan een vast stelsel (RD/NAP), minimaliseren we de foutenmarge over grote afstanden. Wij adviseren altijd vooraf over de haalbare toleranties voor jouw specifieke project.
Wat is de snelste levering 3D-scan data die jullie bieden? In spoedgevallen kunnen we, afhankelijk van de grootte van het project, binnen 24 tot 48 uur na het scannen ruwe data of een geregistreerde puntenwolk leveren. Voor 3D-modellen (BIM) is de doorlooptijd afhankelijk van het detailniveau, maar door onze interne modelleercapaciteit kunnen we snel schakelen en eventueel met meerdere modelleurs tegelijk aan jouw project werken.
Zijn puntenwolken zware bestanden? Ja, ruwe 3D-puntenwolken kunnen honderden gigabytes groot zijn. Dit is onwerkbaar voor veel systemen. Daarom leveren wij de data niet alleen ruw aan, maar schonen we deze op (verwijderen van 'ghost points', mensen, auto's) en leveren we 'lightweight' formaten (zoals RCP of e57 met subsampling) die vlot draaien in jouw CAD- of BIM-software.
Waar kan ik terecht voor 3D-laserscanning diensten voor complexe projecten? Bij Leap3D. Wij zijn gespecialiseerd in omgevingen die niet standaard zijn: van offshore locaties en drukke infrastructuur tot kwetsbaar erfgoed. Wij opereren landelijk en internationaal.
Of je nu een puntenwolk nodig hebt voor een complexe transformatie, op zoek bent naar betrouwbare meetdata voor BIM/CAD/GIS, of simpelweg een scanner wilt huren om het zelf te proberen: wij zorgen dat je de werkelijkheid digitaal in handen krijgt. Laten we samen zorgen dat jouw project start met de best mogelijke data, zodat faalkosten verleden tijd zijn.
Benieuwd wat wij voor jouw specifieke uitdaging kunnen betekenen? Neem contact met ons op. We denken graag met je mee, nuchter en scherp, zoals je van ons mag verwachten.
