Multibeam peiling

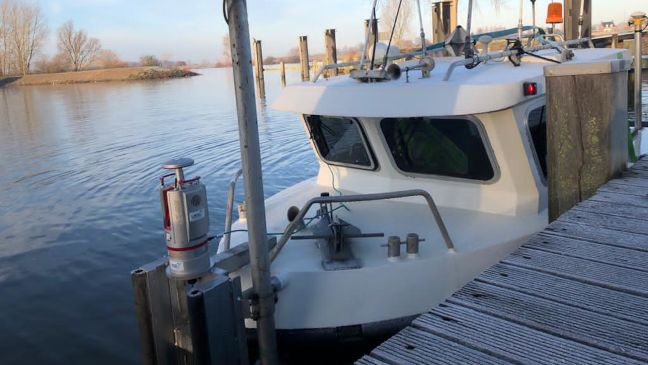

Bij een single beam wordt één dieptepunt recht onder de boot gemeten, terwijl een multibeam met een waaier van honderden meetstralen tegelijk een brede strook van de waterbodem in kaart brengt. Multibeam is daarom geschikt voor projecten waar een compleet en gedetailleerd beeld nodig is, zoals bij havens, vaarwegen, kades, bruggen, baggerwerk en inspecties van onderwaterconstructies.

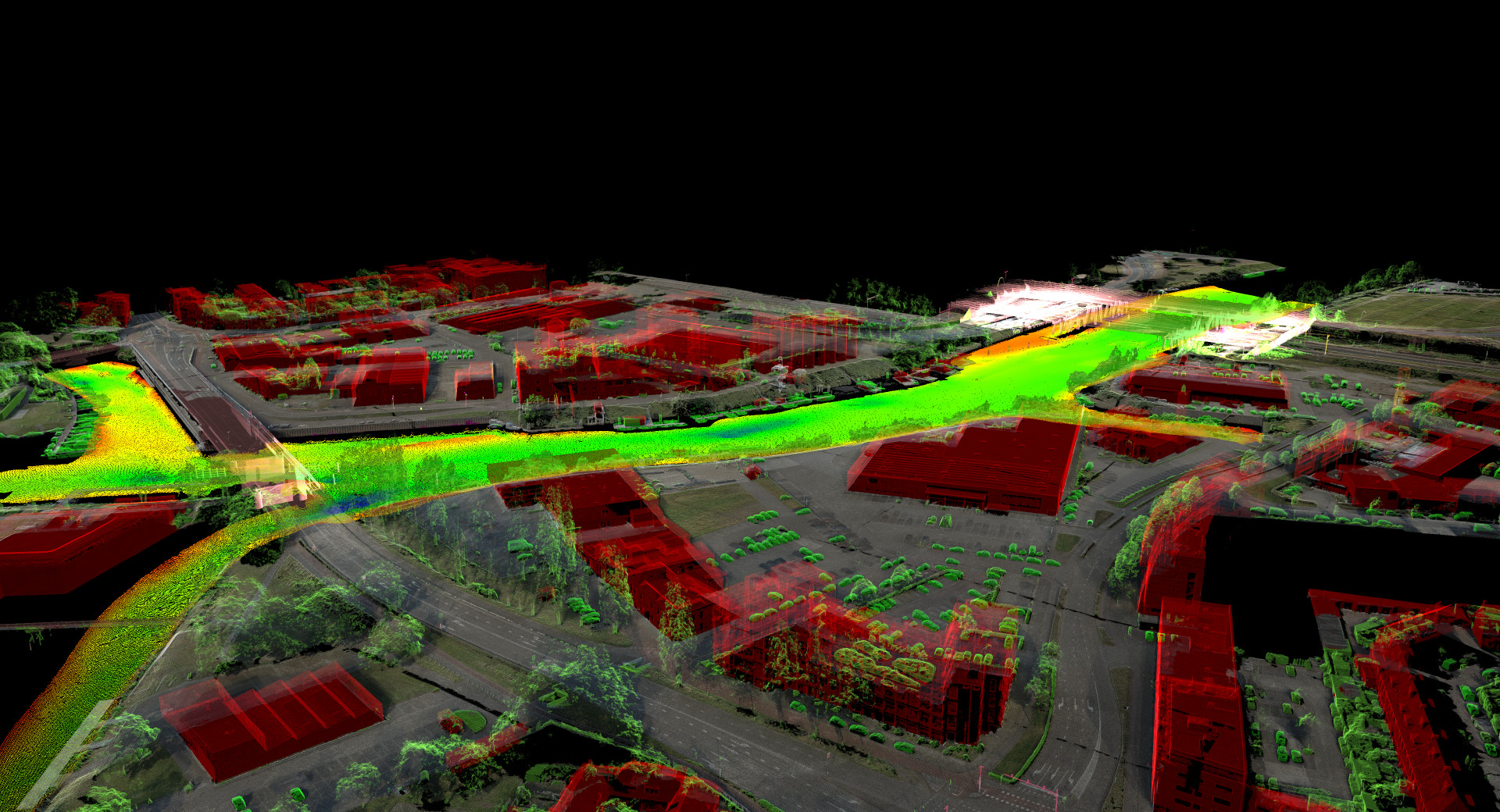

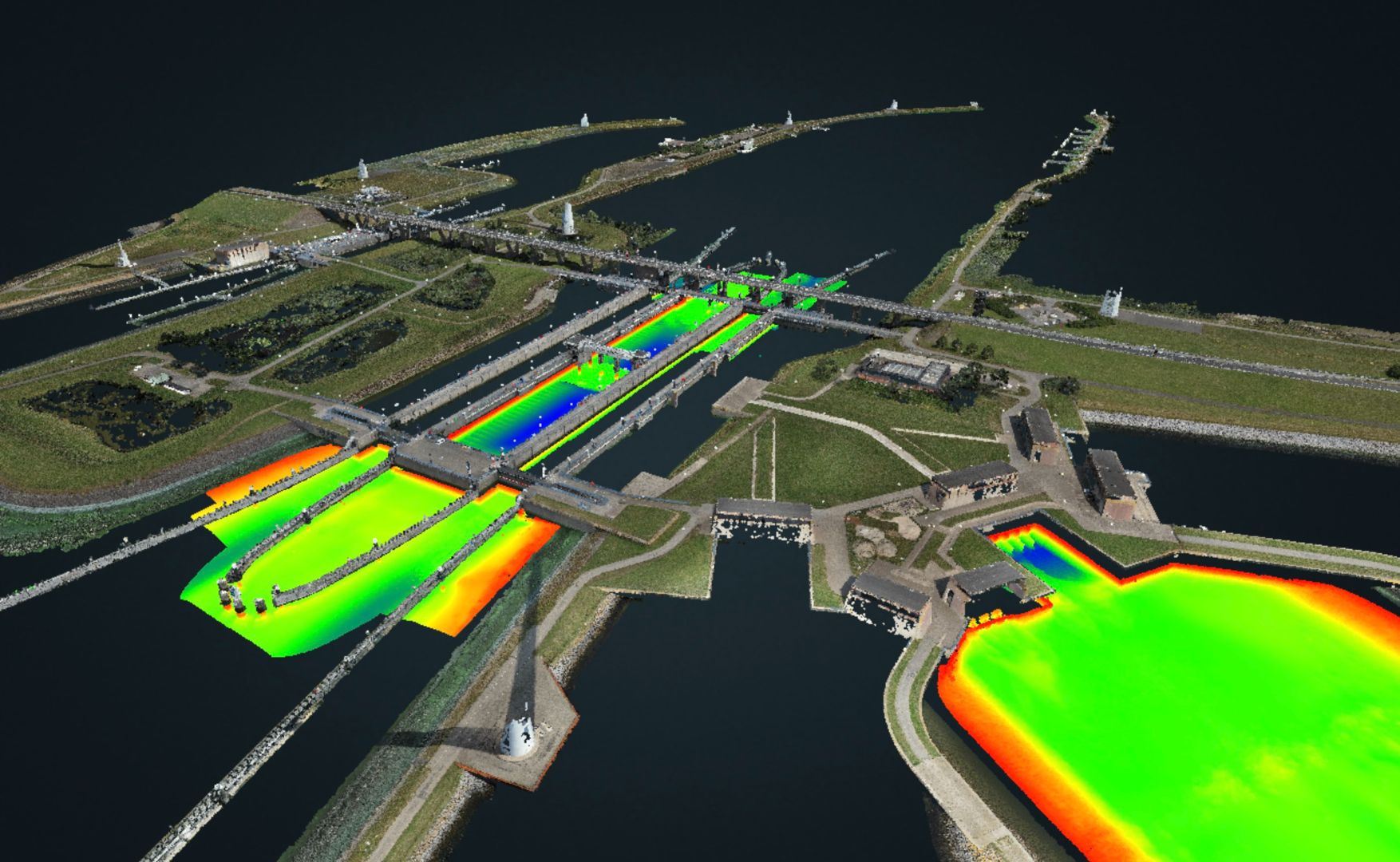

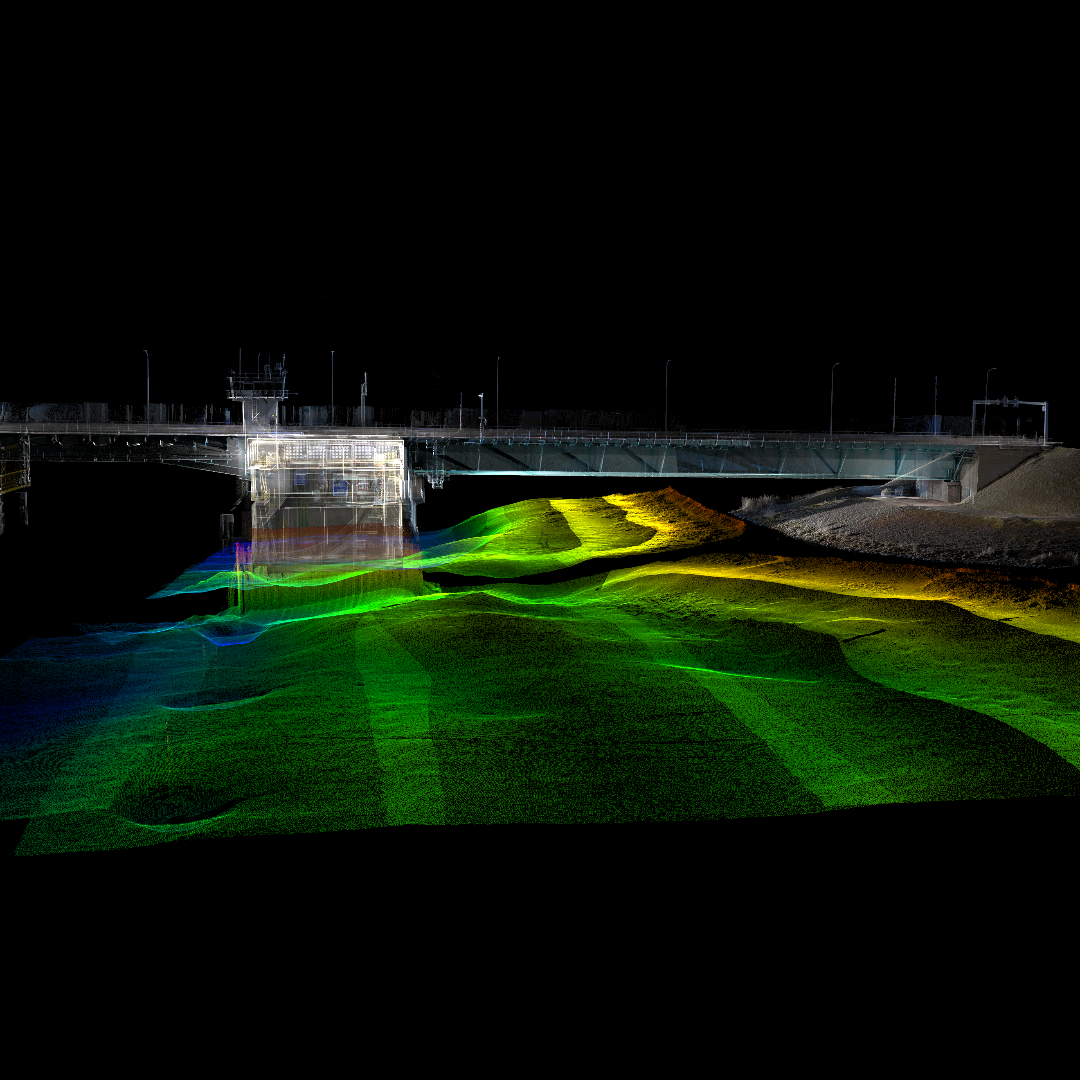

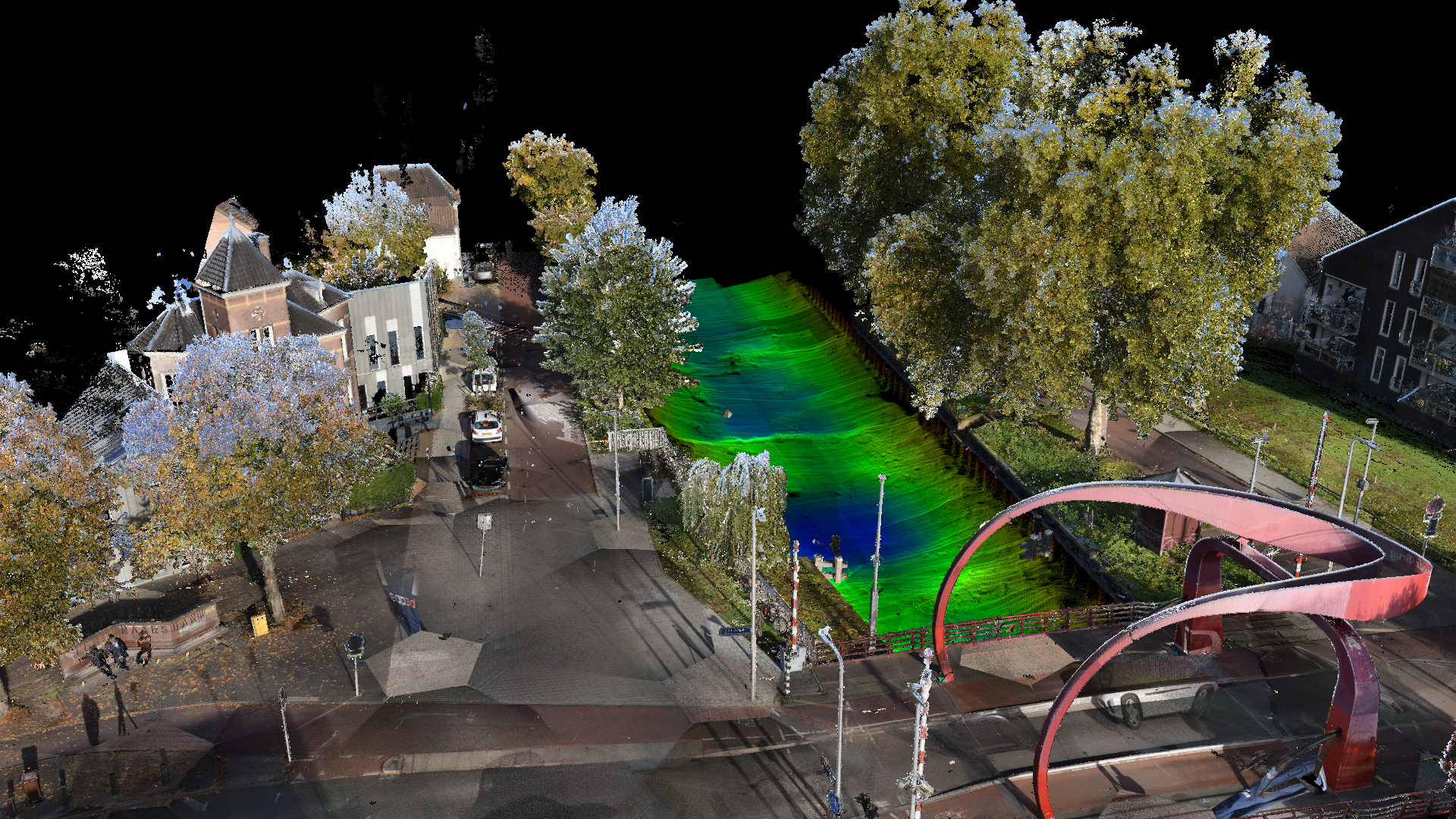

Ja, multibeam kan worden gecombineerd met laserscanning doordat beide metingen via GPS aan hetzelfde coördinatenstelsel worden gekoppeld. Dit is vooral relevant bij projecten waar zowel de situatie onder water als boven water inzichtelijk moet zijn, zoals bij bruggen, kades en havens.

Ja, uit een multibeam peiling kan een toposurface of mesh van de onderwaterbodem worden gemaakt, die in ontwerpsoftware kan worden gebruikt ontwerp en analyse

Wij leveren de data uit een multibeam peiling in formaten die compatibel zijn met jouw software. Omdat de onderwater scan miljoenen meetpunten kan bevatten, is het juiste formaat belangrijk. De meest gebruikte open standaard is E57, die door vrijwel alle 3D-software wordt ondersteund. Werk je met Autodesk software zoals Revit, Navisworks of AutoCAD, dan leveren we vaak RCP of RCS (ReCap-formaten). Voor GIS-toepassingen kunnen we ook LAS of LAZ leveren. Andere formaten zijn uiteraard ook mogelijk.

Een multibeam survey is ideaal wanneer je een compleet en gedetailleerd beeld van de waterbodem nodig hebt, zonder meetgaten en met een nauwkeurigheid tot op enkele centimeters. De data kan direct worden gebruikt in BIM- en CAD-software en geeft snel inzicht in objecten en risico’s onder water. Denk aan inspecties, nieuwe projecten, vergunningstrajecten, monitoring na bagger- of aanlegwerk en situaties waarin duidelijk bewijs van de situatie onder water nodig is.

De nauwkeurigheid van een multibeam peiling hangt onder andere af van de waterdiepte, het type bodem of materiaal, thermoclines en temperatuurscheidingen in het water. Door gebruik te maken van nauwkeurige apparatuur en GPS-correctie voldoen onze metingen aan de eisen die Rijkswaterstaat stelt aan hydrografische metingen.

De kosten van een multibeam survey of onderwater scan hangen af van verschillende factoren, zoals de omvang van het project, de bereikbaarheid van de locatie, de gewenste nabewerking en of alleen de waterbodem wordt gemeten of ook verticale constructies zoals kademuren.
