Scan to BIM

Wat houdt scan to bim nu echt in?

In de kern is het het proces waarbij we een bestaande fysieke omgeving digitaliseren en vertalen naar een intelligent 3D Building Information Model (BIM). Het is de brug tussen de 'echte' wereld en de digitale tekentafel. Dit proces begint altijd met het verzamelen van data. Met laserscanners leggen we miljoenen meetpunten per seconde vast.

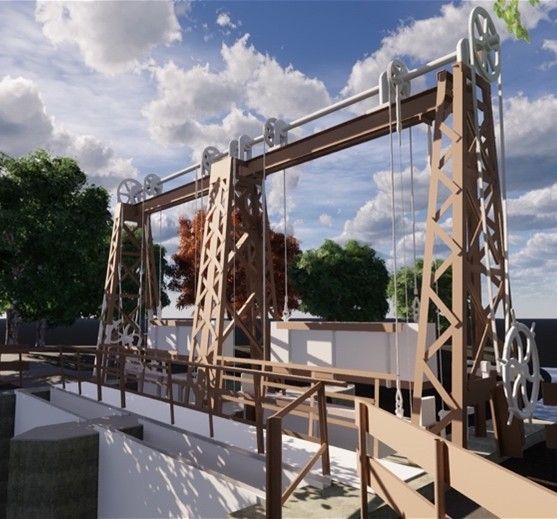

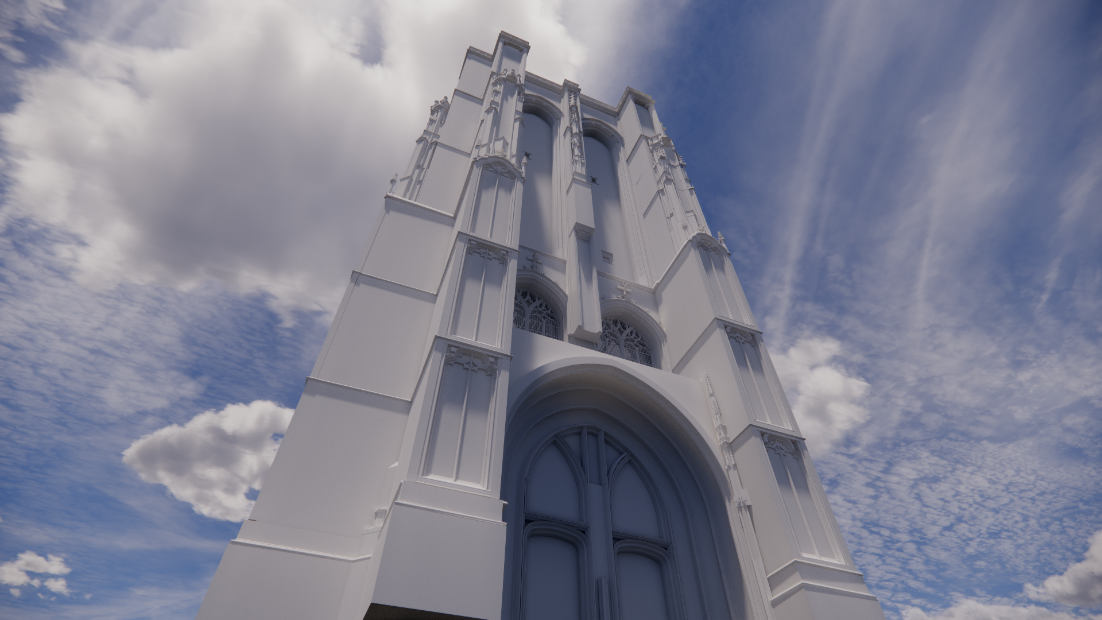

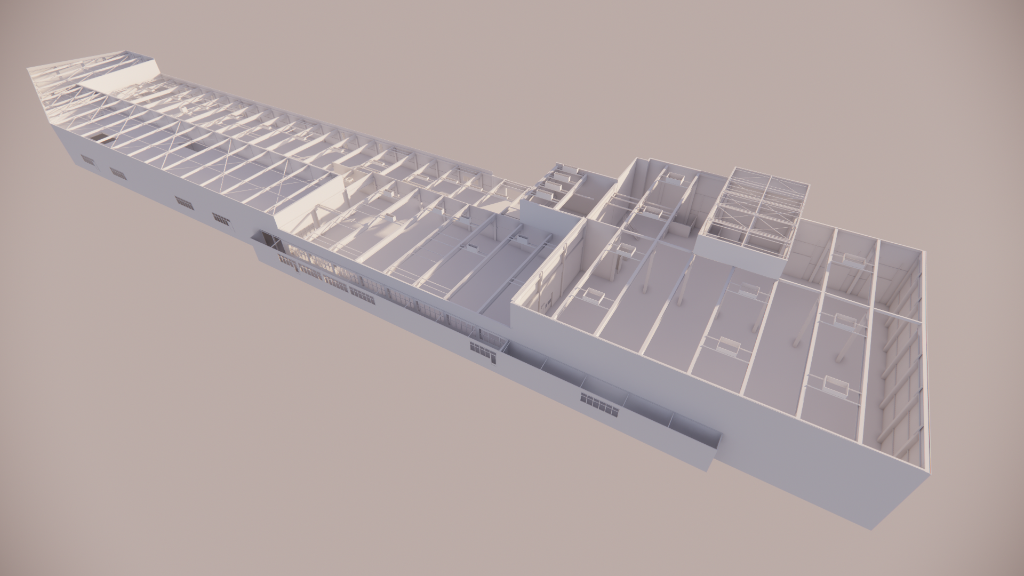

Deze verzameling van miljarden meetpunten noemen we een puntenwolk (point cloud). Hoewel zo'n puntenwolk visueel indrukwekkend is en een exacte geometrische kopie van de werkelijkheid vormt (tot op de millimeter nauwkeurig), is het voor een modelleur of architect vaak nog 'domme' data. Een computer ziet in een puntenwolk geen muur, maar slechts een wolk van zwevende stippen zonder onderlinge relatie. Hier maken wij de vertaalslag. Onze experts modelleren deze puntenwolk om naar parametrische objecten: wanden, vloeren, balken en installaties die 'weten' wat ze zijn en welke eigenschappen ze hebben. Het resultaat is een bruikbaar 3d scan bim model.

We gebruiken de termen scan2bim en scan to BIM vaak door elkaar, maar het doel blijft identiek: een digitale tweeling van de werkelijkheid creëren die 100% betrouwbaar is.

Bij leap3d doen we het modelleerwerk in-house. Vaak is het zelfs dezelfde specialist die betrokken is bij zowel het scannen als het modelleren. De lijnen zijn kort: de mensen die de data vastleggen zitten naast de modelleurs die het BIM-model maken.

Daardoor voorkomen we interpretatiefouten. De scandata combineren we met kennis van Nederlandse bouwmethodieken en regelgeving. Zo ontstaat een intelligent model dat niet alleen geometrisch klopt, maar ook bouwkundig logisch in elkaar zit.

In het Scan to BIM proces gebruiken we professionele software die speciaal is ontwikkeld voor het verwerken van 3D-scans en het modelleren van gebouwen. De puntenwolk verwerken we meestal in Autodesk ReCap. Vervolgens bouwen onze modelleurs het BIM-model op in Autodesk Revit.

De modellen kunnen we opleveren in Revit of als IFC. IFC is een open BIM-formaat dat in vrijwel alle ontwerp- en engineeringssoftware te gebruiken is. Zo kun je het model eenvoudig verder gebruiken in je eigen workflow.

In de spreektaal worden termen vaak door elkaar gebruikt, wat tot verwarring kan leiden. Toch is er een fundamenteel verschil. Een laserscan is de activiteit van het meten zelf. Het is de actie op de bouwplaats waarbij de scanner data verzamelt. Het eindproduct van een laserscan is een puntenwolk: een enorme dataset van coördinaten (X, Y, Z) en vaak kleurwaarden (RGB). Hoewel deze data extreem nauwkeurig is, bevat het geen 'intelligentie'. Je kunt er niet op klikken om te zien of iets een houten balk of stalen ligger is.

Een BIM-scan (of correcter: een scan2bim proces) gaat een stap verder. Het is het volledige traject waarbij die puntenwolk wordt gebruikt als onderlegger om een intelligent 3D-model te bouwen. Je kunt een laserscan zien als de meest geavanceerde 'digitale overtrekpapier' die er bestaat, en het BIM-model als de bouwkundige vertaling daarvan. Bij Leap3d leveren we beide: de ruwe data voor verificatie en analyse, en het BIM-model voor ontwerp en beheer.

De betrouwbaarheid is erg hoog, en dat is ook noodzakelijk in onze branche. Onze laserscanners hebben een meetnauwkeurigheid van enkele millimeters (vaak < 5mm). Tijdens het modelleerproces hanteren we strikte kwaliteitscontroles om te garanderen dat het model de puntenwolk exact volgt. Waar een tekenaar vroeger een muur 'recht' tekende terwijl die in werkelijkheid 3 graden scheef stond, nemen wij die scheefstand (indien gewenst) over in het model. Zo krijg je een eerlijk beeld van de situatie.

Wij leveren data die werkt voor jou, niet andersom. Standaard leveren we modellen in IFC-formaat (open BIM), wat uitwisselbaar is met vrijwel alle bouwsoftware. Daarnaast kunnen we native bestandsformaten leveren voor specifieke software zoals Revit. Voor CAD-gebruikers zijn DWG-bestanden uiteraard ook mogelijk. Ook de ruwe puntenwolk (RCP/RCS/E57) kunnen we meeleveren als je zelf controles wilt uitvoeren.

Een 3D-laserscanner legt alleen vast wat zichtbaar is. Wanden, vloeren, plafonds en installaties worden zeer nauwkeurig geregistreerd. Wat daarachter zit, zoals leidingen of funderingen, blijft buiten beeld.

Daarom gebruiken we waar mogelijk ook archieftekeningen en bestaande documentatie. Deze historische informatie combineren we met de actuele scan. Zo vullen we ontbrekende gegevens aan en ontstaat een compleet en betrouwbaar BIM-model.
